Markeren:

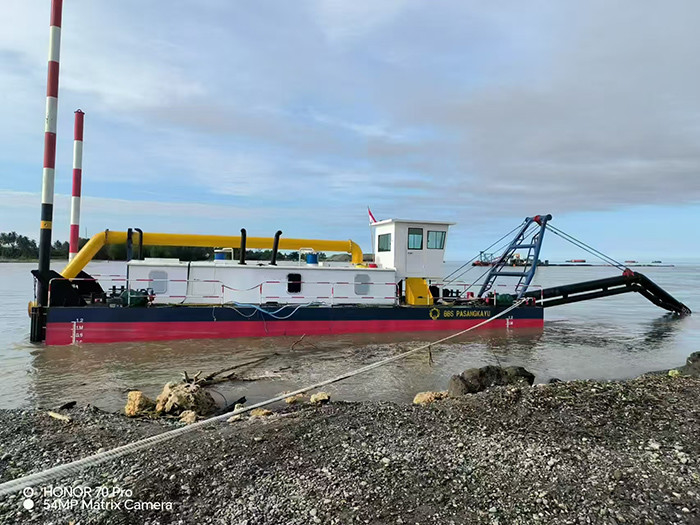

Draagmachine met een capaciteit van 100 kubieke meter te koop
productbeschrijving
De straalzuigingsgraver is een technische vaartuig dat het principe van hoge drukstraal + negatieve drukzuiging gebruikt
voor het extraheren van onderwater sedimenten. Behoort tot de categorie van niet-zelfrijdende baggers.
Het is vooral geschikt voor het behandelen van fijnkorrelige sedimenten (deeltjes)
afmetingen < 50 mm).
productparameters
|
Model
|
Capaciteit
|
Waterstroom
|
Dredgingdiepte
|
Afstand van de ontlading
|
Hoofdmotor
|
Hulpmotor
|
Brandstofverbruik
|
Afmeting ((L*W*H)
|
|
YSJSD150
|
40-50 m3/h
|
250 m3/h
|
6m
|
500 meter
|
120 kW
|
/
|
18 l/uur
|
10*3,8*1
|
|
YSJSD200
|
80-100 m3/h
|
500 m3/h
|
8m
|
500 meter
|
176 kW
|
60 kW
|
40 l/uur
|
14*4,5*1,2 m
|
|
YSJSD250
|
150-180 m3/h
|
900 m3/h
|
10 m
|
800 meter
|
294 kW
|
88 kW
|
60 l/uur
|
17*5*1,2 m
|
|
YSJSD300
|
200-250 m3/h
|
1400 m3/h
|
10 m
|
1000 meter
|
456 kW
|
110 kW
|
80 l/uur
|
20*6*1,5 m
|
|
YSJSD350
|
300-400 m3/h
|
2000 m3/h
|
12 m
|
1500 meter
|
735 kW
|
220 kW
|
120 l/h
|
24*6,6*1,6 m
|
|
YSJSD400
|
400-500 m3/h
|
2600 m3/h
|
14 m
|
1500 meter
|
882 kW
|
330 kW
|
150 l/u
|
24*7,2*1,8 m
|
|
YSJSD450
|
500-600 m3/h
|
3000 m3/h
|
14 m
|
1500 meter
|
1103 kW
|
406 kW
|
200 liter/uur
|
26 x 7,6 x 2 m
|
|
YSJSD500
|
600-700 m3/h
|
3800 m3/h
|
14 m
|
1500 meter
|
1250 kW
|
456 kW
|
240 l/uur
|
26 x 7,6 x 2 m
|
De bovenstaande technische parameters zijn uitsluitend ter referentie, de specifieke configuratie van het apparaat is afhankelijk van de omstandigheden van elk apparaat.
project, klant en technische vereisten.
Hoofdbeginsel
Jet systeem
De hogedrukwaterpomp genereert een hoge snelheid waterstroom (druk is meestal 10-20bar) en vormt een straalstroom
door de spuit.
De straal raakt de rivierbodem om het sediment los te maken en op te hangen, en vormt tegelijkertijd een laagdrukgebied
Achter de waterpomp.
Zuigsysteem
De centrifuge zandpomp gebruikt de negatieve druk die wordt gegenereerd door de straal om het opgehangen sediment door te zuigen
de zandzuigpijp.
Het mengsel van sediment en water (de modderconcentratie bedraagt gewoonlijk 20-50%) wordt naar het aangewezen gebied vervoerd via
Een pijpleiding.
Separatie/ontlading
Sommige scheepsmodellen zijn uitgerust met cyclone-separatoren om zand en water ter plaatse te scheiden.
Wanneer het rechtstreeks wordt afgevoerd, wordt het via een drijvende buis naar een werf van 1-3 km ver vervoerd.
Toepassing
Onderhoud van rivieren: verwijdering van slib om de navigatiecapaciteit te herstellen (zoals onderhoud van de waterdiepte van binnenwateren van 5-8 m).
Droogvultechniek: extractie van zeezand voor de bouw van kunstmatige eilanden
Mineraalwinning: het winnen van rivierbedding/zeebodemgoud, tinzand en andere mineralen.
Noodredding: snel drogen van slib door overstromingen.
